Как мы все должны знать, это один из ключевых компонентов вашего автомобиля. Опоры трансмиссии отвечают за удержание этого ключевого компонента на месте. Это делает крепления трансмиссии столь же важными, как и сама трансмиссия. Поэтому понимание того, что он делает и почему оно может пойти не так, важно для любого пользователя автомобиля.
Крепления трансмиссии, как правило, очень просты по своей конструкции, но они выполняют чрезвычайно важную работу. Выход из строя опор трансмиссии встречается не очень часто, но это может произойти с вашим автомобилем в какой-то момент его эксплуатации. В этом сюжете мы увидим, как подготовиться к такой ситуации, если она произойдет.
Также важно знать, что нужно для обнаружения неисправных опор трансмиссии. Вдобавок мы видим, как заменяются опоры трансмиссии. Знаете, для тех, кто среди нас занимается своими делами.
● Что это такое?
● Типы
● Симптомы
● Проверка и диагностика
● Замена
Проще говоря, крепления для вашей трансмиссии. Все становится проще. Опоры коробки передач крепят коробку передач к автомобилю. Это помогает объединить тяжелую трансмиссию с весом автомобиля. Это может помочь улучшить комфорт и управляемость.
Опоры трансмиссии в основном отвечают за две функции. Сохранение передачи на месте является наиболее очевидным. Большинство автомобилей имеют как минимум два крепления трансмиссии, которые удерживают трансмиссию и прикрепляют ее к раме автомобиля.
Это надежно фиксирует коробку передач на раме, гарантируя, что она не сместится во время движения. Это особенно важно, поскольку внутренние детали трансмиссии расположены близко. Неправильное смещение может привести к переключению коробки передач и возникновению проблем во время движения.
Вторая функция опор трансмиссии — снижение вибраций, проникающих в автомобиль. Точно так же, как и опоры двигателя, которые гасят вибрации двигателя. Ожидается, что опоры трансмиссии будут выполнять ту же функцию, но на этот раз с вибрациями, связанными с переключением передач. В опорах трансмиссии используются резиновые втулки или специальные жидкости для гашения этих вибраций.
Эта функция опор трансмиссии отвечает за сглаживание большей части вибраций, проникающих в салон. Опоры двигателя также вносят свой вклад в подавление вибраций двигателя.
Также полезно знать, что конструкция и основные принципы работы опор трансмиссии точно такие же, как и у опор двигателя. Оба они сделаны из одних и тех же материалов, одной и той же конструкции и используются для выполнения одних и тех же задач. Единственная разница между ними — это часть, которую они помогают монтировать. Двигатель и трансмиссия, для справки.
Как и любая деталь автомобиля, опоры трансмиссии бывают разных типов. Производители выбирают различные виды опор трансмиссии в зависимости от множества факторов. Прежде чем мы углубимся в это, давайте посмотрим, какие опции доступны в различных автомобилях.
1. Резиновые опоры коробки передач
Это самый простой вид крепления трансмиссии. По сути, это металлический контейнер, набитый прочным резиновым материалом. Металлическая часть резиновых опор трансмиссии представляет собой прочный кронштейн, придающий детали прочность. Эта металлическая конструкция достаточно прочна, чтобы удерживать трансмиссию на месте и выдерживать ее вес во время движения автомобиля.
На неровных дорогах опорам трансмиссии тяжело выдерживать вес трансмиссии. Благодаря прочным монтажным кронштейнам крепеж может усилить сцепление трансмиссии и склеить ее с рамой автомобиля.
Внутри металлического монтажного кронштейна в резиновых опорах трансмиссии используется эластичный резиновый материал для гашения вибраций. Движущиеся части внутри трансмиссии могут передавать вибрации через крепления в кабину. Если опоры трансмиссии не предназначены для поглощения этих вибраций, они могут просачиваться через сиденья и увеличивать уровень шума и вибрации. Когда это происходит, комфорт снижается.
В качестве экономичного способа предотвратить проникновение этих вибраций в кабину используются резиновые опоры трансмиссии. Эластичный резиновый материал внутри металлического кронштейна удерживает соединительный рычаг коробки передач. Рука не будет касаться подобных металлических частей, что сводит вибрации к минимуму. Резиновая часть поглощает вибрации, не доходящие до крепления.
Это помогает свести эти вибрации к минимуму. Но, как и большинство экономически эффективных технологий, резиновые опоры трансмиссии имеют свои недостатки. Хотя вибрации гасятся, некоторые из них все же доходят до салона. Для автомобилей эконом-класса, где стоимость является основной проблемой, это не проблема. Но для автомобилей класса люкс это неприемлемо. Им нужны лучшие технологии для повышения комфорта.
2. Гидравлические опоры трансмиссии, заполненные жидкостью.
Чтобы улучшить преимущества резиновых опор трансмиссии, в некоторых автомобилях премиум-класса используются гидравлические опоры. Резиновые опоры могут устранить лишь определенное количество вибраций. Таким образом, для этих автомобилей, которым необходим оптимальный комфорт, такой уровень демпфирования может не подойти. Поскольку стоимость не является строгим ограничением в этих сегментах рынка, производители могут экспериментировать с различными типами креплений трансмиссии, и поэтому они предлагаются.
Гидравлические опоры трансмиссии работают так же, как и опоры гидравлического двигателя. Оба они используют жидкость или гель внутри креплений для поглощения вибраций. Это гораздо более эффективно, чем резиновая опора, поскольку эти жидкости обладают превосходными демпфирующими свойствами.
Их превосходная демпфирующая способность делает их любимым выбором там, где комфорт имеет первостепенное значение. Но у этого типа крепления трансмиссии есть и свои недостатки. Как и в случае с любой передовой технологией, основным вопросом является стоимость. Из-за сложной конструкции, наличия специальной жидкости и требуемых уплотнений такие крепления стоят дороже, чем простые резиновые узлы.
Дополнительные затраты ограничивают их использование автомобилями премиум-класса, рынок которых не слишком чувствителен к стоимости. Кроме того, гидравлические опоры не так долговечны, как резиновые. Резиновые опоры благодаря своей прочной и простой конструкции прослужат вам долгие годы. Через какое-то время они потребуют замены, но они наверняка переживут опоры гидравлической трансмиссии. Гидравлические опоры также создают проблему, характерную для любой жидкости в автомобиле, — утечки.
Поэтому гидравлические опоры хороши только в том случае, если вы предпочитаете комфорт стоимости и долговечности. Хотя он находит меньше применений, чем резиновые опоры, комфорт, который он приносит на столе, не имеет себе равных.
3.Активные крепления
Поскольку эта история посвящена опорам трансмиссии, активные опоры могут показаться здесь не совсем подходящими, поскольку эта технология в основном используется в опорах двигателя. Но поскольку опоры двигателя имеют ту же конструкцию и, по сути, те же функции, что и опоры трансмиссии, полезно знать последние тенденции в этой области.
После резиновых и гидравлических опор активные гидравлические опоры являются наиболее передовым вариантом, доступным на рынке. Эта технология в основном используется для опор двигателя, поскольку они должны гасить даже более высокие вибрации, чем опоры трансмиссии.
Активные крепления в основном соответствуют своему названию. Они активно меняют жесткость крепления, чтобы адаптироваться к ситуации. На холостом ходу двигатель сильнее трясет. Крепления ослабляются, чтобы активно воспринимать эти вибрации. Когда частота вращения двигателя возрастает, опоры могут затвердевать, предотвращая нежелательные движения двигателя.
Существуют различные виды активных креплений. Вот некоторые из них:
А) Активные крепления с вакуумным приводом
В таких активных креплениях внутри находится полая камера. Эта полая камера позволяет по мере необходимости применять вакуум, изменяя жесткость крепления.
Когда двигатель работает на холостом ходу, опоры должны быть более абсорбирующими, позволяя поглощать вибрации. В случае активных креплений с вакуумным приводом это достигается путем подачи вакуума на крепление. По мере увеличения частоты вращения двигателя он медленно отпускается, чтобы увеличить жесткость крепления.
Это изменение жесткости осуществляется с помощью вакуумного переключающего клапана (VSV), которым управляет модуль управления трансмиссией (PCM). Проблема с этими типами клапанов включает утечку вакуума, которая может произойти через несколько лет использования.
Поскольку эта система механическая, она оставляет больше возможностей для совершенствования. И, как всегда, на сцену выходит электроника, чтобы улучшить его.
Б) Активные крепления с электронным управлением
Вместо использования вакуумных трубок и клапанов в этих клапанах используется электронная система, изменяющая жесткость крепления. Электронное срабатывание регулируется самим модулем управления силовым агрегатом.
На холостом ходу двигателя гидравлическая опора расслабляется электроникой, увеличивая запас хода и поглощая более резкие вибрации. На более высоких оборотах двигателя крепление становится более жестким, ограничивая движение двигателя. Или, в случае опор трансмиссии, они ограничивают движение трансмиссии.
В) Магнитореологические крепления
Еще один сложный, но эффективный вариант крепления — магнитореологические крепления. Delphi недавно разработала эту технологию, и она похожа на некоторые технологии активной подвески, доступные сейчас.
Магнитореологическая опора — это разновидность гидравлической опоры. Жидкость в этих креплениях содержит взвешенные мелкие частицы железа. В зависимости от нагрузки на крепление прикладывается электрический ток или магнитное поле. Когда это происходит, частицы железа выстраиваются в линию, увеличивая вязкость жидкости, в которой они находятся.
Это контролируемое изменение вязкости можно легко использовать для управления характером монтирования. При изменении частоты вращения двигателя и нагрузки магнитореологическая опора может при необходимости изменять вязкость жидкости, усиливая или ослабляя опору.
Микропроцессор управляет действием магнитореологической опоры и передает данные, поступающие в модуль управления трансмиссией. Внутри крепления находится датчик давления жидкости, который отправляет обратную связь процессору для внесения корректировок на ходу.
Конечно, как и любая сложная техника, диагностика, ремонт или замена – это все дорого. Гаражи с помощью специальных инструментов сканирования могут обнаружить проблему только с этими креплениями. Вы также можете рассчитывать на довольно приличный счет за ремонт, если что-то из этого выйдет из строя.
D) Крепления с функцией подавления вибрации
Ни одна технология не идеальна. Все оставляет возможность кому-то это улучшить. В 2009 году Lexus представил крепление для подавления вибрации для своего седана ES. Эта технология основана на наушниках с шумоподавлением и призвана снизить вибрацию двигателя.
Вместо гашения этих вибраций эти крепления оснащены активным двигателем. Этот двигатель генерирует встречные вибрации, которые нейтрализуют существующие вибрации и эффективно их уничтожают.
Эти крепления поставляются с отдельным компьютером, который называется ЭБУ крепления двигателя Active Control. Для подачи питания на этот ЭБУ акселерометр, прикрепленный спереди, считывает величину тряски двигателя и передает данные. ЭБУ также получает информацию из множества других источников. К ним относятся положение передачи трансмиссии, скорость автомобиля, коэффициент нагрузки двигателя и многое другое.
Двигатель производит расчеты в соответствии с входными данными. Затем он создает встречные вибрации относительно входного сигнала, чтобы эффективно все сгладить.
Мы обсудили, что такое крепления трансмиссии. Мы также видели, какие вкусы они бывают. Это, казалось бы, простая технология, которую инженеры разработали в поисках большей утонченности. Современные опоры трансмиссии склонны к поломкам из-за сложной гидравлической и электронной настройки.
Это не означает, что штатные резиновые опоры трансмиссии застрахованы от поломок. Да, они долговечнее современных гидроагрегатов. Но рано или поздно они тоже могут сдаться. Особенно, если ваша машина много ездит и уже достаточно старая.
При возможном выходе из строя опоры коробки передач, который может иметь неприятные последствия, полезно знать, что происходит, когда она отпускается. При этом мы должны взглянуть на симптомы, которые ваша машина подаст вам, когда опоры ее трансмиссии откажутся. Их довольно легко обнаружить, поскольку они могут полностью изменить внешний вид вашего автомобиля. Но в случае более сложных креплений только правильная диагностика с помощью сканирующего прибора может точно определить неисправность.
Итак, при неисправных опорах коробки передач 101 первый урок — как обнаружить проблему. Вот несколько симптомов, на которые вы можете обратить внимание.
1. Высокий шум, вибрация и жесткость.
Как мы знаем, опоры трансмиссии используются для снижения вибрации, проникающей в салон. Итак, самый первый признак вышедших из строя опор трансмиссии – повышенный уровень вибраций.
Вибрации наиболее заметны на холостом ходу двигателя. Это время, когда вибрации достигают своего пика, и, очевидно, именно тогда вы почувствуете их больше всего. Когда автомобиль заводится первым, если вы чувствуете раскачивание вперед или назад, это может быть признаком плохой опоры коробки передач. Чаще всего это происходит на переднеприводных автомобилях.
В заднеприводных автомобилях это может быть раскачивание из стороны в сторону. Вибрации могут немного уменьшиться после того, как двигатель наберет обороты, но на холостом ходу они наиболее выражены.
Такое же пульсирующее движение можно наблюдать и при окончательном выключении двигателя. Если это произойдет, вы можете быть уверены, что опоры вашей трансмиссии оторвались.
2. Повышенный шум
Что происходит, когда вибрации увеличиваются? Вместе с этим увеличивается шум. Когда опоры трансмиссии отказывают, из-под капота слышны довольно пугающие звуки. Интенсивность этих звуков может варьироваться от небольших стуков до громких звуков, вызывающих ощущение, что мотор вот-вот упадет. Эти звуки возникают из-за удара металла о металл, поскольку крепления трансмиссии больше не фиксируют эти детали.
Трансмиссия не упадет с автомобиля, несмотря на то, что ситуация может звучать именно так. Но ездить с таким шумом небезопасно, поскольку незакрепленная трансмиссия может удариться о другие детали, серьезно повредив их.
Как и большинство шумов в автомобиле, эти шумы усиливаются, когда вы наезжаете на выбоину. Коробка передач может переключиться при наезде автомобиля на выбоину. Он может подниматься и опускаться на своем месте, издавая страшный стук.
3. Проблемы с поворотами
Поскольку опоры трансмиссии прочно удерживают коробку передач на месте, сбой в их работе может привести к сдвижению трансмиссии. Когда автомобиль движется, трансмиссия может переключаться и вызывать проблемы.
Это может быть особенно опасно при прохождении поворотов. Силы перегрузки, действующие на автомобиль, также могут привести в движение трансмиссию. Между тем, инерция тяжелой трансмиссии может противодействовать этому движению. Поскольку это перетягивание каната продолжается и ничто не удерживает его на месте, вес передачи может резко измениться.
Это может доставить неудобство при повороте или стать полной катастрофой, в зависимости от того, как быстро вы едете. Если силы поворота велики, трансмиссия может переключиться дальше, нарушив баланс автомобиля.
4. Гибкое шасси
Это не просто симптом, это катастрофическое последствие. Трансмиссия – это тяжелая деталь под капотом автомобиля. Когда такая тяжелая деталь, соединенная с шасси, перемещается, неудивительно, что шасси повреждается.
Особенно, когда вы проезжаете неровности или выбоины, или когда вы быстро поворачиваете, вес может слишком сильно сместиться. Это внезапное движение может согнуть или погнуть шасси автомобиля. В тяжелых случаях он полностью теряет форму.
Если вы испытываете некоторые или все из вышеупомянутых симптомов, вполне вероятно, что опоры вашей коробки передач вышли из строя. Чтобы убедиться в этом, вам придется проверить несколько признаков. Это может дать вам четкое представление о том, что пошло не так и что можно сделать, чтобы это исправить.
1. Прислушивайтесь к необычным звукам. Среди симптомов плохих опор трансмиссии очень важны стук и стук. Вы можете слушать подобные звуки из своего двигателя. Особенно когда двигатель работает на холостом ходу или когда он включен/выключен. Подобные звуки издаются при изменении нагрузки на двигатель.
2. Осмотрите нижнюю часть автомобиля. Поднимите автомобиль и загляните под него, чтобы обнаружить любые неровности. Если опоры трансмиссии сильно вышли из строя, вы можете увидеть, что трансмиссия немного провисает. В противном случае вы можете проверить крепления трансмиссии непосредственно на наличие незакрепленных кронштейнов или болтов.
3. Осмотрите опоры трансмиссии. Пока ваш автомобиль находится на подъемнике, осмотрите резину опор трансмиссии. Если резина сгнила или треснула, возможно, придется заменить крепления. Гнилую резину починить невозможно. Замена – единственное решение.
Лучший вариант для замены опор трансмиссии — отвезти автомобиль в гараж. Но для тех, кто любит делать своими руками, вот руководство, которое поможет вам пройти процесс замены опор трансмиссии.
1. Ослабьте неисправные крепления трансмиссии. Как только вы обнаружите неисправные крепления трансмиссии, вам следует припарковать автомобиль на ровной поверхности и заглушить колеса. Обрызгайте болты крепления проникающей жидкостью и дайте ей впитаться в них.
Используйте прерыватель или два гаечных ключа, соединенных друг с другом, чтобы ослабить болт крепления. Использование этих более длинных рычагов может помочь увеличить крутящий момент и вылет.

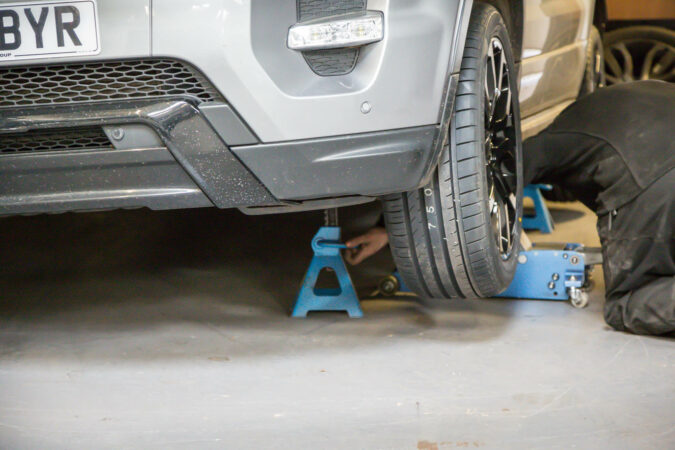

2. Поднимите автомобиль
Поднимите автомобиль с помощью домкрата или гидравлического подъемника, если у вас есть доступ к нему. Используйте другой домкрат для поддержки коробки передач. Убедитесь, что домкрат правильно установлен под коробкой передач на твердой поверхности. Используйте несколько деревянных брусков, чтобы поддержать трансмиссию, и еще немного поднимите автомобиль. Это может снизить давление на болты. Теперь вы можете легко снять опоры коробки передач.
3. Замените опоры коробки передач.
Вывернув болты из креплений, снимите крепления со своих мест. Убедитесь, что вы всегда покупаете оригинальные опоры коробки передач для замены. Установите новое крепление на место с помощью молотка и отвертки. Новое крепление может быть выше существующего, поскольку резина еще не сжата. Так что, чтобы втиснуть его, может потребоваться немного повозиться.
После установки нового крепления на место плотно закрепите его. Используйте жидкость для фиксации резьбы, чтобы быть уверенным, что она не ослабнет со временем. Вы можете поднять автомобиль еще немного, чтобы убедиться в легкости установки. После этого опустите автомобиль и с помощью динамометрического ключа полностью затяните болты.
Некоторые металл и резина могут показаться не сложной комбинацией. Но эта маленькая деталь может нанести большой вред, если ее игнорировать. Крайне важно проверить и убедиться, что опоры трансмиссии автомобиля всегда находятся в наилучшем состоянии.
