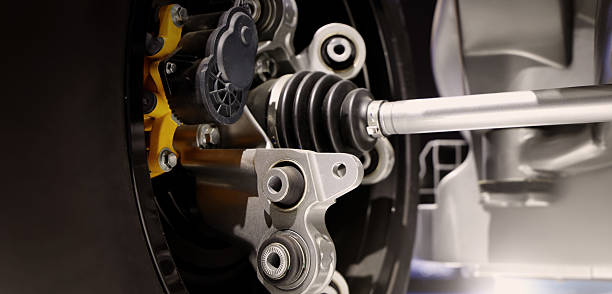

Втулки рычага подвески работают в одной из самых сложных условий в системе подвески автомобиля. Они подвергаются многоосной сложной нагрузке, которая включает в себя осевое сжатие (вертикальное воздействие на дорогу), радиальный сдвиг (боковые силы поворота) и скручивающие напряжения (влияние на торможение, ускорение и рулевое управление). Это сложное, изменяющееся во времени напряженное состояние гораздо более серьезное, чем одноосное нагружение, и является основной причиной того, что усталость остается доминирующим видом разрушения этих компонентов на протяжении всего срока их службы. Втулка рычага управления VDI 4D0407181H специально разработана для работы в суровых многоосных условиях, имеет оптимизированную геометрию и усовершенствованный состав эластомера, препятствующий образованию трещин при комбинированном сдвиге, сжатии и кручении.
Наиболее частый тип усталостного разрушения начинается с образования крошечных трещин внутри эластомерного материала. Эти небольшие трещины возникают в областях, где наблюдается значительное локальное нарастание напряжения, и медленно расширяются под воздействием постоянных циклических сил. После того, как они начинаются, трещины перерастают в заметные более крупные разрывы, что в конечном итоге приводит к снижению жесткости, увеличению люфта и изменению центровки подвески. Это прогрессирование происходит постепенно: крошечные трещины сначала возникают из-за повторяющихся сдвиговых и растягивающих нагрузок, затем сливаются и распространяются по маршрутам максимального главного напряжения или плоскостей сдвига.
Точки зарождения трещин не являются произвольными. Моделирование методом конечных элементов (МКЭ) достоверно показывает, что наиболее значительные концентрации напряжений возникают в определенных областях:
Края внутренней металлической втулки, где резкие изменения геометрии приводят к резким изменениям напряжения.
Места, где происходят резкие изменения толщины резины, например, углы или ступени конструкции эластомера.
Области, прилегающие к соединенной границе раздела металл-резина, особенно когда они подвергаются одновременному напряжению сдвига и отслаивания.
В условиях многоцикловой усталости (обычно превышающей 10⁶ циклов, что связано с типичным сроком службы транспортных средств) основным фактором, влияющим на рост трещин, является пиковое напряжение сдвига. В отличие от усталости при растяжении, наблюдаемой в металлах, резина испытывает усталость, на которую существенно влияет сдвиг, поскольку молекулярные структуры растягиваются и разрушаются на поверхностях сдвига. Моделирование методом конечных элементов демонстрирует, что наибольшее напряжение сдвига часто совпадает с точками, где первоначально образуются микротрещины, тем самым подкрепляя идею о том, что сдвиг действует как ключевой механизм в практических многоосных рабочих средах. Втулки, предназначенные для повышения усталостной прочности, используют различные стратегии в своей конструкции, чтобы отсрочить появление трещин и уменьшить их распространение:
Скорректированная толщина резины позволяет снизить концентрацию высоких напряжений и создать более равномерное распределение полей напряжений. Утонченные геометрические переходы, такие как скругления, фаски или плавные изменения толщины, для уменьшения точек локализованного напряжения. Тщательный контроль качества соединения, чтобы предотвратить преждевременное расслоение, которое может привести к появлению новых мест для инициирования.
Эти стратегии эффективно увеличивают усталостный срок службы за счет уменьшения пиковой амплитуды напряжения сдвига и замедления скорости роста трещин. Включая все эти принципы, втулка рычага управления VDI 4D0407181H демонстрирует превосходную устойчивость к многоцикловой усталости, подтвержденную миллионами циклов динамических многоосных испытаний, которые воспроизводят реальные нагрузки подвески. В реальных условиях втулки премиум-класса демонстрируют заметно более медленную скорость распространения трещин при одинаковых условиях нагрузки, что позволяет им выдерживать миллионы циклов с небольшим снижением производительности. Понимание этих процессов усталости и того, как они связаны с многоосным напряжением сдвига, стало важным в современных инновациях втулок. С помощью сложного анализа методом конечных элементов, оценки материалов и сопоставления с реальными сценариями инженеры теперь могут предвидеть и устранять усталостные разрушения задолго до того, как они проявятся, что приводит к созданию компонентов подвески, которые более надежны и имеют более длительный срок службы.
