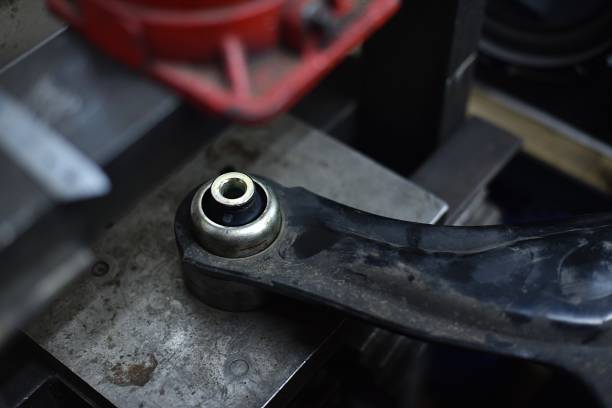

Преобладающее движение в автомобильной промышленности в сторону легких материалов было вызвано строгими нормами в области топливной экономичности, растущей популярностью электромобилей и стремлением к улучшению управляемости. Хотя втулки рычага подвески считаются второстепенными деталями, они тоже являются частью этой трансформации. Их конструкция была значительно усовершенствована с целью снижения веса при сохранении или даже улучшении таких важных характеристик, как жесткость, долговечность и гашение вибрации. Втулка рычага управления VDI 4H0407182B является примером этого современного подхода: она спроектирована с оптимизированной геометрией и использованием современных материалов для достижения снижения веса без ущерба для структурной целостности или динамических характеристик.
Традиционно внешний металлический корпус втулки рычага изготавливался из прочного стального цилиндра с толстыми стенками, что обеспечивало прочную структурную целостность и надежную поверхность для соединения эластомера и металла. Исключительная прочность стали, а также ее доступность сделали ее стандартным вариантом на протяжении многих лет. Тем не менее, поскольку производители автомобилей стремились уменьшить неподрессоренную массу (детали, которые не удерживаются пружинами подвески, такие как колеса, ступицы, тормоза и соединения подвески), громоздкий стальной корпус стал центром внимания для улучшений.
Переход начался с внедрения высокопрочной стали (HSS) с тонкими стенками. Используя усовершенствованные высокопрочные низколегированные типы (AHSS) с пределом текучести более 500–800 МПа, инженеры смогли значительно уменьшить толщину стенки — обычно на 30–50 % — без ущерба для несущей способности или целостности соединения. Это более тонкое стальное покрытие обеспечивает необходимую кольцевую прочность, необходимую для выдерживания радиальных сил дробления, а также снижает вес.
В сценариях, где минимизация веса имеет решающее значение, особенно в электрических и роскошных автомобилях, алюминиевые сплавы полностью заменили сталь для внешней оболочки. Алюминий, весящий около одной трети стали (2,7 г/см³ по сравнению с 7,8 г/см³), позволяет существенно снизить общий вес. Чтобы компенсировать более низкий модуль упругости алюминия и его сравнительно более слабую прочность по отношению к стали, втулки часто проектируются с немного большим диаметром или с дополнительными опорными ребрами, обеспечивающими сопоставимую устойчивость и долговечность против усталости.
В то же время количество эластомера (резины или современного полимерного сердечника) было уменьшено, чтобы уменьшить общий вес втулки. Чтобы сохранить способность выдерживать нагрузки и жесткость даже при уменьшенном материале, инженеры корректируют внутреннюю конструкцию:
●Соотношения внутреннего диаметра отверстия и толщины стенки пересматриваются посредством анализа методом конечных элементов (FEA) для достижения желаемой радиальной и осевой жесткости при минимизации использования резины.
● Вместо основных цилиндрических форм введены более обтекаемые формы поперечного сечения. Формы, отличные от круглых (например, овальные или многоугольные), направляют материал в места, где напряжения наибольшие, повышая сопротивление сдвигу.
●Эксцентричные конфигурации (когда внутренняя втулка смещена относительно внешней) создают неравномерные характеристики жесткости — большую в одном направлении для выдерживания крутящего момента или поперечной нагрузки и меньшую в других направлениях для гибкости — без необходимости использования дополнительного материала.
Эти геометрические улучшения гарантируют, что втулка обеспечивает сопоставимые или улучшенные характеристики в отношении радиальной нагрузки, жесткости на кручение и долговечности даже при меньшей массе. Следовательно, происходит заметное снижение неподрессоренной массы, что положительно влияет на время отклика подвески, снижает инерцию колесного узла и повышает точность управления в переходных режимах (например, более быстрый вход в поворот и превосходное поглощение ударов).
Помимо управления преимуществами, снижение неподрессоренной массы помогает достичь большей эффективности. В транспортных средствах с двигателями внутреннего сгорания снижение сопротивления качению и потерь, связанных с массой, приводит к небольшому, но аддитивному повышению эффективности использования топлива. В случае с электромобилями минимизация веса подвески даже на небольшую величину увеличивает расстояние, которое может проехать транспортное средство, за счет снижения потребления энергии как на этапе ускорения, так и на этапе рекуперативного торможения.
Такие продукты, как втулка рычага управления VDI 4H0407182B, воплощают этот переход — от прочных металлических втулок к легкой, высокопрочной стали или алюминию, а также улучшенной форме из эластомера — демонстрируют, как даже незначительные детали перепроектируются, чтобы удовлетворить конкурирующие требования снижения веса, эффективности и долговечности в современном автомобилестроении.
