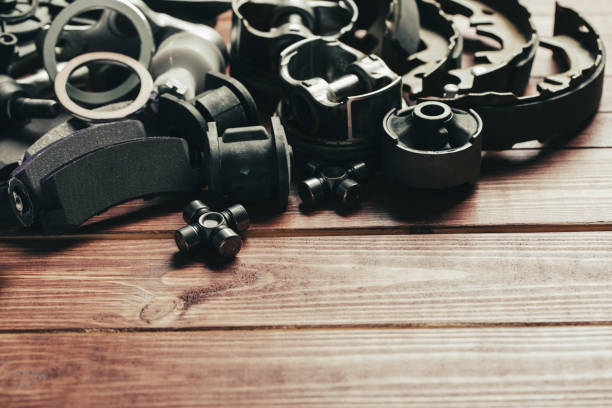

Втулки рычага управления представляют собой далеко не однородные компоненты (Втулка рычага управления VDI 7L0407182G). Их характеристики во многом зависят от анизотропной жесткости — это означает, что материал демонстрирует различные механические свойства в зависимости от направления приложенной силы. Такое изменение направления сделано намеренно и необходимо для обеспечения баланса между комфортом езды, точностью управления и долговечностью подвески.
Двумя основными направлениями жесткости являются радиальное (перпендикулярно оси втулки) и осевое (вдоль оси втулки). Радиальная жесткость намеренно спроектирована так, чтобы быть значительно выше. Во время поворота боковое ускорение создает значительные боковые нагрузки на рычаг подвески. Высокая радиальная жесткость противостоит этим силам, ограничивая нежелательные изменения угла развала (чрезмерный положительный или отрицательный наклон колеса) и угла схождения (направление колеса внутрь или наружу). Без достаточного радиального сопротивления пятно контакта шины будет непредсказуемо смещаться, ухудшая сцепление с дорогой и вызывая неточную реакцию рулевого управления.
Для сравнения, осевая жесткость намеренно уменьшена. Вертикальные воздействия со стороны дороги, такие как выбоины, компенсаторы или неровные поверхности, требуют поворота и сжатия рычага управления в вертикальном направлении. Гибкое осевое направление позволяет втулке воспринимать и рассеивать эти удары посредством деформации, что предотвращает сильную передачу ударов на шасси и находящихся внутри людей. Если осевая жесткость будет чрезмерно высокой, подвеска будет казаться слишком жесткой, передавая все неровности дороги прямо в салон автомобиля.
Такое поведение, которое варьируется в разных направлениях, реализуется за счет тщательного проектирования геометрии, а не зависит исключительно от характеристик материалов. Общие методы включают в себя:
●Изменение толщины стенок: использование более тонких участков резины по длине для обеспечения гибкости и более толстых участков по ширине для обеспечения прочности.
●Профили, напоминающие гантели или песочные часы: они формируют фокус материала в местах, где сопротивление в радиальном направлении является существенным, а также образуют более тонкие области или зазоры в осевом направлении.
●Конструкции с несколькими полостями или прорезями: наличие внутренних полостей или прорезей обеспечивает постепенное сжатие в осевом направлении (начиная с мягкого, затем становясь более твердым по мере закрытия зазоров), в то время как внешняя цилиндрическая форма сохраняет прочность в радиальном направлении.
●Конструкция форм и расположение вставок: Конфигурация внутренней металлической втулки, внешнего корпуса и течения резины во время процесса вулканизации специально разработаны для формирования градиентов жесткости в определенных направлениях.
Эти конструкции облегчают дальнейшее осевое сжатие, обеспечивая плавное начальное движение при незначительных препятствиях и повышенное сопротивление при больших отклонениях. Они также сохраняют значительную радиальную жесткость, обеспечивая выравнивание подвески при приложении боковых сил. Следовательно, в результате получается втулка, которая обеспечивает вертикальную гибкость, обеспечивая при этом боковую устойчивость, что позволяет избежать таких проблем, как неровная поворачиваемость, которая связана с непреднамеренными изменениями схождения на неровных поверхностях или чрезмерным креном кузова.
В реальных условиях эта анизотропия служит фундаментальным элементом современной регулировки подвески. Конструкторы используют метод конечных элементов (FEA) для воспроизведения разнонаправленных сил и усовершенствования конструкции втулки, индивидуальной для каждой модели автомобиля, гарантируя заданный баланс между комфортом и устойчивостью. Втулка рычага управления VDI 7L0407182G обеспечивает превосходное качество для комфортного вождения.
