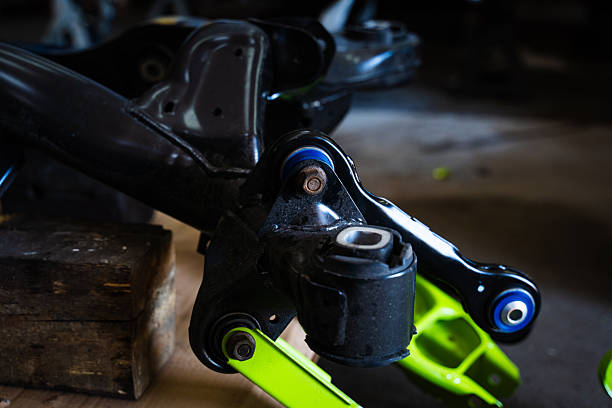

Втулки рычагов подвески в реальных условиях эксплуатации автомобиля подвергаются не статическим нагрузкам, а скорее высокочастотным повторяющимся циклам динамических напряжений. Эта циклическая нагрузка является основной причиной наиболее распространенного вида отказа втулок: усталостного разрушения. Микромеханизм усталости неоднократно подтверждался в многочисленных работах по механике резины и автомобилестроению. По сути, оно возникает, когда локализованные напряжения внутри материала многократно превышают предел удлинения цепей каучукового полимера, что в конечном итоге вызывает необратимое развитие от микроскопических трещин до макроскопического разрушения.
Каучук, как вязкоупругий полимер, при растяжении подвергается распутыванию, ориентации и растяжению цепей. Когда местное напряжение превышает предельное удлинение материала (обычно в диапазоне 50–80% от его удлинения при разрыве, в зависимости от рецептуры), полимерные цепи испытывают необратимое проскальзывание, разрыв или локальный разрыв. Эти микроповреждения первоначально проявляются в виде крошечных пустот или зародышей трещин. При повторяющихся циклах растяжения-сжатия концентрация напряжений в вершине трещины дополнительно способствует медленному распространению трещины, перпендикулярному направлению главного напряжения. Каждый цикл постепенно увеличивает длину трещины; После накопления в критической степени микротрещины сливаются в макроскопически видимые трещины, что в конечном итоге приводит к разрыву втулки, отслоению сцепления или полной потере эластичной функции. Этот процесс подчиняется классическим законам роста усталостных трещин: скорость роста трещин коррелирует с диапазоном коэффициента интенсивности напряжений по степенному закону, а предельное удлинение материала напрямую устанавливает порог зарождения трещины. Меньшее или более неравномерное удлинение приводит к сокращению усталостной долговечности.
При конкретном применении втулок рычага усталости сильно коррелирует со сложным спектром нагрузок при движении подвески. Продольные удары (например, пересечение «лежачих полицейских»), боковые силы на поворотах, вертикальное сжатие (например, при попадании в выбоины) и кручение (поворот руки во время рулевого управления) переплетаются, образуя многоосную усталость. Обычные втулки из твердой резины в этих условиях наиболее склонны к «трехосной концентрации напряжений» в центральной области: повторяющееся сжатие-растяжение приводит к тому, что локализованная внутренняя деформация превышает предел прочности материала, создавая внутренние микротрещины, которые затем распространяются наружу, образуя кольцевые или радиальные поверхностные трещины. Испытания показывают, что при типичных дорожных нагрузках (эквивалентных 100 000–300 000 км эксплуатации) усталостный срок службы неоптимизированных резиновых втулок часто ограничивается накоплением внутренних микроповреждений, а не поверхностным износом.
Гидравлические втулки демонстрируют уникальные виды усталостного разрушения из-за своей полости для жидкости и структуры диафрагмы. Хотя они обеспечивают высокое демпфирование на низких частотах и низкую динамическую жесткость на высоких частотах за счет потока жидкости, они также вводят новые физические границы. Диафрагма, обычно изготовленная из металла или инженерного пластика, со временем подвергается воздействию импульсов жидкости под высоким давлением и неоднократному сжатию из-за деформации резины. Это может привести к локальному износу, деформации или даже микротрещинам пластины. На ранних стадиях износ притупляет края отверстия, ослабляя эффект дросселирования и вызывая ухудшение демпфирования; в тяжелых случаях пластина ломается или смещается, что приводит к утечке жидкости. Втулка мгновенно теряет гидравлическую функциональность и превращается в стандартную резиновую втулку, при этом усталостный ресурс резко снижается. Реальные примеры показывают, что во многих гидравлических втулках автомобилей премиум-класса после 80 000–120 000 км пробега возникает ненормальный износ диафрагмы, что связано с конструкцией, в которой недооценены пиковые импульсные давления жидкости и локальные концентрации напряжений во время сжатия резины, что превышает предел выносливости материала.
Еще один типичный случай – ненормальный износ отбойника (концевого блока). Втулки рычага управления часто имеют резиновый отбойник, ограничивающий чрезмерное раскачивание рычага и обеспечивающий амортизацию на предельных значениях хода. При торможении с полной нагрузкой или в условиях экстремального бездорожья отбойник выдерживает чрезвычайно высокую сжимающую нагрузку. Повторяющиеся удары легко вызывают компрессионную усталость. Предельная деформация сжатия резины обычно намного ниже ее удлинения при растяжении (молекулярные цепи не могут свободно перестраиваться при сжатии, как при растяжении). Как только местная деформация сжатия превышает 30–40%, образуются внутренняя кавитация и микротрещины, которые затем под действием циклического нагружения распространяются с образованием поверхностного отслаивания или разрушения кусков. Во многих многорычажных задних подвесках отбойник становится первой точкой отказа в таких условиях, вызывая удары металла о металл, шум и ускоренную усталость в других областях.
Физическая граница долговечности принципиально определяется тремя факторами: предельным удлинением материала, порогом роста усталостной трещины и равномерностью распределения напряжений. Чтобы выйти за эти пределы, в современных проектах обычно используются следующие стратегии:
● Используйте анализ методом конечных элементов (FEA) для точного прогнозирования локальных пиков деформации при многоосных нагрузках, гарантируя, что пиковая деформация останется ниже 60 % предельного удлинения материала;
● Вводить полости, выемки или асимметричную геометрию, чтобы гомогенизировать напряжение и избежать трехосной концентрации;
● использовать резиновые смеси с высоким удлинением и низким гистерезисом (например, с силановыми связующими или нанонаполнителями для улучшения однородности цепи);
● Оптимизировать геометрию отверстий в гидравлических втулках (например, использовать более крупные галтели, износостойкие покрытия) для уменьшения импульсного воздействия;
● Применяйте конструкции с прогрессивной твердостью или полиуретановые композиты для отбойников, чтобы разделить экстремальные нагрузки на сжатие.
Экспериментальная проверка показывает, что такие оптимизации могут увеличить усталостный срок службы втулок в 1–3 раза, обычно увеличивая срок службы со 100 000 км до более чем 250 000 км.
В конечном счете, усталостное разрушение втулок рычага подвески не случайно — это неизбежный результат того, что материалы достигают своих физических пределов при повторяющихся динамических нагрузках. Предельное удлинение, как неотъемлемое свойство резины, устанавливает порог возникновения микроповреждений, в то время как реальные спектры нагрузок, конструкция конструкции и состав материала в совокупности определяют, когда этот порог будет нарушен. Понимание этой эволюции — от микро к макро — позволяет инженерам определить реалистичные границы долговечности на этапе проектирования, позволяя втулкам приблизиться к теоретическому сроку службы в сложных дорожных условиях, а не разрушаться преждевременно. Добро пожаловать на заказ Втулка рычага управления VDI 7L0407182E!
