Втулки рычагов подвески играют решающую роль в системе подвески автомобиля. Они не только являются упругими соединителями, но и непосредственно определяют траекторию движения колеса относительно кузова, путь передачи нагрузки, общие кинематические и эластокинематические характеристики автомобиля. Из-за различий в конструктивной схеме и геометрических взаимоотношениях различные типы подвесок подвергают втулки рычага подвески существенно разным пропорциям продольных, поперечных и вертикальных нагрузок. Это, в свою очередь, накладывает совершенно другие требования к конструкции втулки в отношении радиальной жесткости, податливости при кручении и даже осевых характеристик. Именно из-за этого варианта втулки не являются универсальными: инженеры должны адаптировать кривую жесткости, поведение демпфирования и геометрию втулки специально к типу подвески, чтобы достичь оптимального баланса между управляемостью, комфортом езды и долговечностью (вы также можете связаться с нами, чтобы узнать больше о втулке рычага управления VDI 6Q0407182).

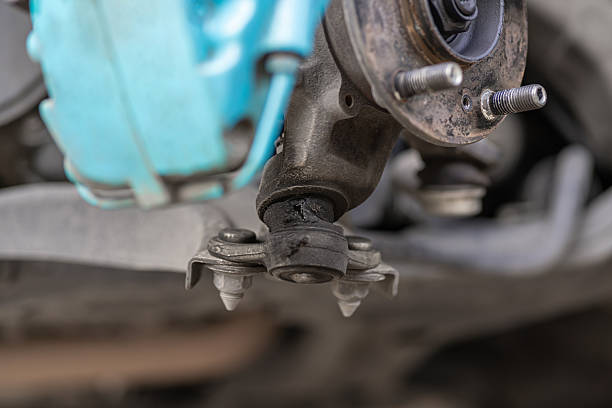

Подвеска со стойками МакФерсон — наиболее распространенная независимая подвеска начального уровня, широко используемая в передних мостах. Его отличительной особенностью является единственный нижний рычаг (обычно L- или А-образной формы), верхний конец которого соединен непосредственно с кузовом и поворотным кулаком через подпружиненную демпферную стойку. Такая конфигурация означает, что втулка нижнего рычага должна одновременно воспринимать большую часть продольных и поперечных нагрузок, а также часть вертикальных нагрузок. В продольном направлении силы торможения или ускорения в первую очередь передаются через нижний рычаг подвески к месту крепления втулки. Продольная нагрузка часто составляет 40–60% от общей нагрузки (самая высокая доля), поскольку плечо, разделяющее эту нагрузку, отсутствует. Поэтому втулка должна обеспечивать достаточную продольную податливость для поглощения дорожных ударов, но при этом избегать чрезмерной деформации, которая может привести к неконтролируемому изменению схождения. В поперечном направлении силы поворота распределяются между нижним рычагом и стабилизатором поперечной устойчивости, что делает радиальную жесткость критически важной: более высокая радиальная жесткость необходима для противодействия боковому смещению, поддержания стабильных углов развала и предотвращения чрезмерного крена кузова или недостаточной поворачиваемости. Однако вертикальные нагрузки относительно невелики, поскольку в основном их воспринимает стойка; здесь втулка обеспечивает определенную податливость при кручении, компенсируя тряску/отскок колеса и вращательное движение во время рулевого управления. Чрезмерная радиальная жесткость снижает комфорт; слишком высокая жесткость на кручение увеличивает проблемы с шумом и шумом. Таким образом, втулки рычага подвески MacPherson обычно проектируются с радиальной жесткостью, значительно превышающей жесткость на кручение (часто в 5–10 и более раз), при этом радиальная жесткость подчеркивается для обеспечения базовой устойчивости при управлении, а точная настройка податливости при кручении осуществляется с помощью гидравлических или полых конструкций для улучшения виброизоляции.
Подвеска на двойных поперечных рычагах представляет собой более эффективное классическое решение, используемое как на передней, так и на задней оси. Он имеет верхний и нижний А-образные рычаги, образующие геометрию, близкую к параллелограмму. Такая компоновка обеспечивает более сбалансированное распределение нагрузки: продольные нагрузки (от торможения/ускорения) в основном воспринимаются нижним рычагом, но верхний рычаг также разделяет часть нагрузки, уменьшая продольную долю до 30–40% — намного ниже, чем в MacPherson. Оба рычага эффективно противодействуют боковым нагрузкам, равномерно распределяя поворотные усилия и приводя к снижению поперечной нагрузки на втулку. Вертикальные нагрузки одинаково распределяются между плечами и предплечьями, что приводит к более равномерному напряжению. Ключевым преимуществом такой геометрии является точное управление движением колес, что значительно повышает требования к податливости при кручении: оба рычага должны допускать значительный угловой поворот во время движения колес, чтобы достичь идеального параллельного движения и контролируемого усиления развала. При этом радиальная жесткость должна оставаться умеренно высокой, чтобы чрезмерная упругая деформация не нарушала параметры центровки. Таким образом, втулки на двойных поперечных рычагах характеризуются более низкой жесткостью на кручение по сравнению с радиальной жесткостью - обычно соотношением от 1: 1 до 1: 3 - и часто используют асимметричную конструкцию или гидравлические втулки для дальнейшего смягчения крутильной реакции и одновременного усиления радиальной жесткости для обеспечения поперечной устойчивости. Это обеспечивает превосходные характеристики при агрессивном вождении: лучший контроль крена, более стабильное схождение/развал, но также требует от втулки более высокой усталостной стойкости и точных динамических характеристик.
Многорычажная подвеска представляет собой наиболее гибкую и сложную архитектуру независимой подвески, в которой обычно используются от трех до пяти отдельных рычажков на задней оси (а иногда и гибридные конфигурации на передней оси). Он назначает различные степени свободы выделенным звеньям, включая верхние рычаги управления, нижние рычаги управления, продольные рычаги и т. д., обеспечивая высокую степень разделения путей нагрузки. Продольные нагрузки обычно управляются специальными продольными или продольными рычагами, поэтому доля продольной нагрузки на втулку рычага является самой низкой — часто ниже 20–30 % — благодаря распределению нагрузки независимыми элементами. Поперечные нагрузки распределяются по нескольким поперечным тягам, при этом каждая втулка воспринимает только локализованные боковые силы, что приводит к еще более низкому коэффициенту индивидуальной нагрузки. Вертикальные нагрузки также распределяются между несколькими точками крепления, что позволяет снизить пиковые напряжения. Такой высокий уровень функциональной развязки позволяет каждой втулке рычага управления выполнять узкоспециализированную роль: в некоторых положениях (например, втулки переднего нижнего рычага или втулки продольного рычага) приоритет отдается радиальной жесткости, чтобы противостоять боковым/продольным ударам и сохранять геометрическую точность; другие (например, втулки верхнего рычага или рычага управления схождением) требуют чрезвычайно высокой податливости при кручении, чтобы обеспечить естественный поворот колес и изменение схождения во время толчка, обеспечивая эффект «пассивного заднего рулевого управления». Соотношение радиальной жесткости к крутильной жесткости в многорычажных системах сильно различается в зависимости от функции звена: некоторые предпочитают высокую радиальную жесткость, другие преобладают в гибкости на кручение. Такой «специфический» подход предоставляет многорычажной подвеске исключительно широкий диапазон настройки между комфортом и управляемостью, но это также означает, что конструкция втулок должна быть индивидуально адаптирована: втулки в разных местах одного и того же автомобиля могут существенно отличаться — даже по составу материала и внутренней структуре.
Подвеска MacPherson заставляет втулку рычага подвески действовать как «мастер на все руки» с высокой долей продольной и радиальной нагрузки, в значительной степени полагаясь на радиальную жесткость для обеспечения базовой устойчивости; двойной поперечный рычаг снижает нагрузку на втулку за счет распределения нагрузки на два рычага, уделяя больше внимания податливости при кручении для обеспечения точной кинематики; Многорычажная система полностью децентрализует нагрузки, назначая каждой втулке специальную функцию, где радиальные или крутящие нагрузки различаются в зависимости от положения. Это фундаментальное различие в нагрузках и функциональных требованиях напрямую объясняет, почему втулки не являются взаимозаменяемыми универсальными деталями. Инженеры должны выбирать или проектировать каждую втулку на основе конкретной геометрии подвески, спектра нагрузок и целевых показателей производительности, решая, отдать ли приоритет радиальной жесткости (для сопротивления крену и сохранению соосности), податливости при кручении (для фильтрации вибраций и шарнирного соединения) или сбалансированному компромиссу, чтобы одна и та же модель втулки могла проявлять совершенно разные «личности» при установке в разные архитектуры подвески. Добро пожаловать на заказ Втулка рычага управления VDI 6Q0407182!
